Si prega di leggere, importante per la comprensione del riscaldamento a pavimento:
Se il riscaldamento a pavimento di 160 watt / m² è installato in una stanza con, ad esempio, un pavimento in piastrelle, il riscaldamento a pavimento consuma i 160 watt / m² solo nel tempo di riscaldamento, ad esempio 18 ° C alla temperatura del pavimento 24 ° C.
A 160 watt / m² è ovviamente più veloce di 120 watt / m² e consente di risparmiare tempo nella fase di riscaldamento.
Quindi il riscaldamento a pavimento dà la superficie della piastrella del pavimento per grado di calore C ° il più caldo della stanza in sé è solo circa 10 watt / m² di produzione di calore per il soggiorno.
Metà del calore viene emessa nella stanza sotto forma di radiazione a raggi infrarossi.
Se la temperatura nella stanza era di 22 ° C e il pavimento era di 24 ° C, allora il riscaldamento a pavimento darebbe solo 20 watt / m² allo spazio abitativo.
Se, ad esempio, lo spazio abitativo viene riscaldato fino a 24 ° C dal sole, il riscaldamento a pavimento non darà più calore allo spazio abitativo, quindi non consuma più la corrente di riscaldamento. Questo è l'effetto di auto-regolazione del riscaldamento a pavimento ".
A causa del elevato contenuto di radiazioni di calore nel riscaldamento a pavimento, la temperatura ambiente può essere facilmente riavvolta a circa 20 gradi Celsius, che si sente ancora piacevole.
Una temperatura di pavimento di 21 ° C è già sentita come calda (qui il comfort del riscaldamento a pavimento è in primo piano e non il pensiero di riscaldamento, il calore proviene per esempio da radiatori ad acqua calda).
In questo caso, il riscaldamento a pavimento dovrebbe fornire solo 10 watt / m² allo spazio abitativo.
Per una superficie di riscaldamento di 10 m² e 10
watt / m², i costi di energia elettrica di 15 centesimi
sarebbero generati in 15 centesimi / kwh in 10 ore.
Con un adeguato
isolamento termico sotto il massetto.
Nella "emergenza", un sistema di riscaldamento a pavimento da 160 Watt / m² si scalda fino a 36 ° C in un salotto da 20 ° C (10 watt, cioè un grado) se il regolatore non limiterebbe a circa 28-29 ° C.
Nel caso di una lastra di rasatura adeguatamente spessa di, ad esempio, 8 cm (ad esempio un massetto a caldo di Knauf), un appartamento o le singole stanze possono essere riscaldate completamente come riscaldamento a pavimento di notte. I costi di investimento sono relativamente bassi. Se l'idea di riscaldamento è in primo piano, assicurarsi di utilizzare sempre una buona notte di sonno .
I costi di consumo sono, cioè in un litro di olio riscaldante sono 10 kW / h di energia chimica, in casa tuttavia solo 80% -90% (caldaia, radiazione e perdita di camini).L'elettricità arriva al 100% nella lastra di massetto. Senza costi per la pulizia del camino, manutenzione della caldaia, misurazione del gas di scarico. wogoogele
Dal colore evidenziando una facile rilevazione dei
fatti:
Problema: rosso
Spiegazioni,
effetti positivi: verde
Risultati
Risultati arancione
L'accento sul
violetto
Generale importante: nero
Se il
riscaldamento a pavimento deve essere utilizzato per il
riscaldamento o solo per il controllo della temperatura:
rinvenimento:
Se il riscaldamento a pavimento deve
essere utilizzato per il riscaldamento, non risparmiare con i
metri quadrati installati.
Tuttavia, nel processo di temperamento,
bisogna solo essere in una posizione in cui si sta seduti o
camminando.
È quindi molto economico occuparsi della
superficie di posa, ad esempio solo sotto il tavolo del gruppo
di sedili.
riscaldamento:
Se la messa a fuoco è sul riscaldamento,
una zona molto piccola potrebbe anche portare abbastanza energia
di riscaldamento nella stanza, ad esempio una piastra
incandescente.
Ma nessuno vorrebbe andare lì.
E ogni volta che si aumenta la superficie
di riscaldamento, si può tornare al livello di temperatura.
spiegazione:
Se si desidera riscaldare
uno spazio di vita di 40m² ,
che necessita di una potenza di
riscaldamento di 1200 Watt , è possibile
come già accennato il piatto
incandescente o 10m²
di superficie.
La temperatura di questo
riscaldamento superficiale dovrebbe quindi essere di 12 ° C sopra la temperatura ambiente ,
(Spiegazione: Ogni volta che 1m² di pavimento 1C ° è più caldo dello spazio in cui è collocato il pavimento, 10 Watt / C ° sarà consegnato alla stanza. Nel nostro caso a 10m² x 10 watt per grado C ° x 12 ° C più caldo di Lo spazio stesso produce un rendimento totale di 1200 watt)
12 ° C al di sopra della temperatura ambiente di 22 ° C fornisce una temperatura di superficie di 34 ° C. Questo è già inaspettatamente caldo, ma ancora riscalderebbe la stanza in modo sufficiente.
misurare:
Se l' area riscaldata è
ingrandita fino a 20m², si potrebbe scendere a 6 ° C con la
temperatura che il pavimento deve essere più caldo della stanza .
Il pavimento sarebbe solo caldo di 28 ° C.
Ulteriori misure:
Se l'area riscaldata è aumentata a 30m², la
temperatura che il pavimento deve essere più caldo della stanza,
anche fino a 4 ° C.
Il pavimento sarebbe solo caldo di 26 ° C.
Se l'area
riscaldata è aumentata a 40 m², l'intera
stanza è coperta da riscaldamento a pavimento, si può scendere a 3 ° C con
la temperatura che il pavimento deve essere più caldo della
stanza .
Il pavimento sarebbe solo caldo di 25 ° C.
Effetto positivo:
Ed ora si accende l' effetto di
autoregolamentazione del riscaldamento
a pavimento. Beh, non è la regolazione del regolatore elettronico del
pavimento , ma l'auto-regolazione del
pavimento.
La spiegazione:
Se la stanza viene riscaldata
a 24-25 ° C dal sole,
ad esempio, la stanza ha 25
° C e il pavimento è di 25 ° C, il
riscaldamento a pavimento di 40 m² cessa
di scaldarsi nella stanza .
È limitata dalla
grande area e dalla temperatura più bassa stessa.
Le zone di posa
minori di 30m² o 20m² o anche di 10m²
potrebbero inevitabilmente dare
calore alla stanza a causa della loro temperatura
più elevata , in modo da riscaldare
ulteriormente la stanza .
La piastra
elettrica incandescente ancora riscalderebbe la stanza
nonostante il 25 ° C in camera con una potenza di
riscaldamento completa di 1200 watt.
Riscaldamento
laminato
Il vantaggio dell'alluminio AL-Twin
in " laminato in alluminio"
è che non è incollato al
massetto mediante
una colla ad inclinazione flessibile .
-----------------------------------------------
Questo lavoro è salvato!
-----------------------------------------------
Il calore viene condotto attraverso
il laminato dal cavo sul laminato nella superficie, finalmente
si desidera avere un riscaldamento a superficie!
La costruzione a pavimento del
sistema di riscaldamento laminato AL-Twin è basata
sull'isolamento acustico, quindi sul sistema di riscaldamento
laminato AL-Twin e sul pannello laminato direttamente sul
pannello laminato.
La stuoia di
riscaldamento in laminato è posizionata direttamente
sull'isolamento del suono di impatto senza adesivo
flessibile!
L'isolamento acustico di impatto può
essere questo rollover di schiuma di 2mm-3mm è laminato in
argento o color oro.
Il cavo di riscaldamento 1 mm del
tappetino di riscaldamento AL-Twin può essere inserito nel
materiale morbido di schiuma isolante.
Con l' isolamento acustico a impatto "duro", in
cui il cavo di riscaldamento dell'al twin non può influenzare, può
quindi poggiare l'intero peso che pesa sul pavimento sul cavo di
riscaldamento !
Nel caso del riscaldamento a
laminato, il sensore di pavimento non entra nel massetto come
nel caso del tappetino di riscaldamento,
Nel caso del riscaldamento in
laminato, il sensore di pavimento è applicato direttamente
all'isolamento acustico di impatto per misurare la temperatura
sotto il laminato e non nel massetto termoisolato
dall'isolamento acustico.
Poiché il sensore del pavimento e la
linea di alimentazione hanno un'estensione di pochi
millimetri, un pavimento, è necessario installare uno spazio
libero in cui il sensore di pavimento possa premere attraverso
l'isolamento acustico per il sensore del pavimento sotto
l'isolamento acustico del suono nel pavimento (pavimento)
Quindi anche sul sensore del
pavimento non sopporta il carico del pavimento.
L'SDRON
100 è raccomandato come termostato, poiché l'SDRON 100 ha
solo una testina di sensore con un diametro di 3 mm.
Questa
testa di sensore sottile da 3 mm può essere spinta sotto il
tappetino di riscaldamento nell'isolamento del suono di
impatto (rotolo di schiuma molle 2-3mm); Senza
tubo vuoto!
| Elevato per scegliere: |
Nel caso di un'ampia zona di posa , si arriva naturalmente nella zona in cui le stuoie di riscaldamento sono sottoposte anche a mobili e armadi, che normalmente non sarebbero necessari.
D'altra parte,
questi mobili anche "richiedono" la loro
quota di calore della stanza . Non possono aiutare a riscaldare gli
armadi e gli arredi che sono in camera.
O i mobili danno il loro calore dall'aria anteriore dall'aria
della stanza e fanno raffreddare la stanza, in particolare
quando si trovano sulle pareti esterne.
O ottengono il loro calore dal basso direttamente sul pavimento e
non hanno bisogno di prendere qualcosa dalla stanza stessa.
Non si teme un riscaldamento sotto i
mobili, poiché il calore può penetrare facilmente negli arredi
nelle sezioni temporali in cui il riscaldamento del pavimento si
muove (si riscalda).
Qual è la potenza della superficie di riscaldamento installata?
Se le superfici riscaldate installate sono abbondantemente selezionate in una stanza, la massima capacità di commutazione del regolatore del riscaldamento a pavimento è facilmente superata , specialmente quando si selezionano le tende più calde di riscaldamento con 160 watt / m² o addirittura 200 watt / m² .
Allo scopo di mitigare questo problema, può essere utilizzato anche uno stadio di potenza più basso della stuoia di riscaldamento di soli 120 watt / m² .
Per il riscaldamento o per la regolazione della temperatura, anche i 120 watt / m² sono sufficienti e quindi è possibile aumentare la dimensione massima del quadrato senza dover prendere un "relè di potenza" .
I tappetini di riscaldamento con 120 watt / m² possono riscaldare il pavimento di 12 ° C più in alto della stanza, quindi offrono la massima capacità di riscaldamento di 120 watt / m² allo spazio abitativo.
Nella fase di riscaldamento, il tappetino di riscaldamento più
debole , con soli 120
watt / m², riscalda
naturalmente il pavimento leggermente più lentamente.
Questo è anche un
vantaggio perché, a lungo termine, la velocità di commutazione del regolatore di
pavimento è ridotta , che
beneficia della durata
di vita del regolatore di
pavimento.
Se tuttavia questa misura per limitare la potenza non è sufficiente e la dimensione della superficie di posa è superiore alla capacità di commutazione del rispettivo controllore, è necessario o deve essereutilizzato un relè di potenza .
Ciò significa che l' impulso di commutazione (corrente di riscaldamento) del regolatore di pavimento non è commutato ai tappetini del pavimento , ma piuttosto nella subdistribuzione dove il contattore di potenza o il relè di potenza utilizza l'impulso di commutazione del regolatore a pavimento per passare la potenza di riscaldamento più elevata direttamente dalla suddistribuzione ai tappeti di riscaldamento ,
Se questa misura è necessaria, è anche possibile utilizzare una fase di potenza superiore del tappetino per riscaldamento, ad esempio 160 watt / m² invece di 120 watt / m².
Se l'impulso di commutazione del regolatore del pavimento non può essere ricondotto nella suddivisione , poiché, ad esempio, non è possibile installare cavi aggiuntivi o non possono essere posizionati slot per i cavi di installazione durante un rinnovo, è necessario anche il relè a pollice con corrente di commutazione 16A Nella presa da 100mm a 100mm , in cui i tappetini sono collegati in parallelo.
Quanto velocemente la caldaia riscalda il pavimento in piastrelle?
La seguente tabella mostra il riscaldamento temporale di massetti con spessori diversi di diverso spessore:
Riscaldamento temporale di 1 °
C in Min:
| spessore del massetto: |
terra 2 cm |
3 cm |
4 cm |
5 cm |
6 cm |
massetto 8 cm |
massetto 10 cm |
15 cm |
| Potenza termica: | ||||||||
| 120 watt / m² |
|
|
|
|
|
|
|
|
| 160 watt / m² |
|
|
|
|
|
|
|
|
| 200 watt / m² |
|
|
|
|
|
|
|
|
| 250 watt / m² |
|
|
|
|
|
|
|
|
| 300 watt / m² |
|
|
|
|
|
|
|
|
Queste figure
riportate nella tabella si riferiscono solo al riscaldamento
della piastra di calcestruzzo stesso. La piastra di massetto
non perde calore durante il processo di riscaldamento.
Se questo dovrebbe essere incluso nella
considerazione, è necessario prevedere un supplemento di
tempo di circa il 20% -30% nelle temperature superiori alla
temperatura ambiente.
Restrizioni di colore:
Non consentito, limitato possibile, Possibile, ben possibile.
| Elevato per scegliere: |
Ci sono due tipi di stuoie
di riscaldamento. (Tutti sono schermati - il
filo protettivo è rivestito !!)
Singel-Type --- Un cavo di
riscaldamento nel cavo di riscaldamento 2x un cavo di
collegamento ad ogni estremità!
FH 160W / m²
& 100W / m²,
WTS 150W / m² & 200W / m²,
TFS 160W / m² & 200W / m²,
WTN 120W / m²,
| Immagine
TN-S
|
|
Tipi
gemellari --- Un cavo di riscaldamento prima e una seconda
nel cavo di riscaldamento posteriore 1x due cavi di
collegamento ad una estremità
FH-Twin 160W /
m²,
Raychem FH-Twin 160W / m²
AEG TBS TB 160W / m²
WT-Twin 150W / m² & 200W / m²,
TFR 300W / m² per esterno
Immagine FH-Twin   |

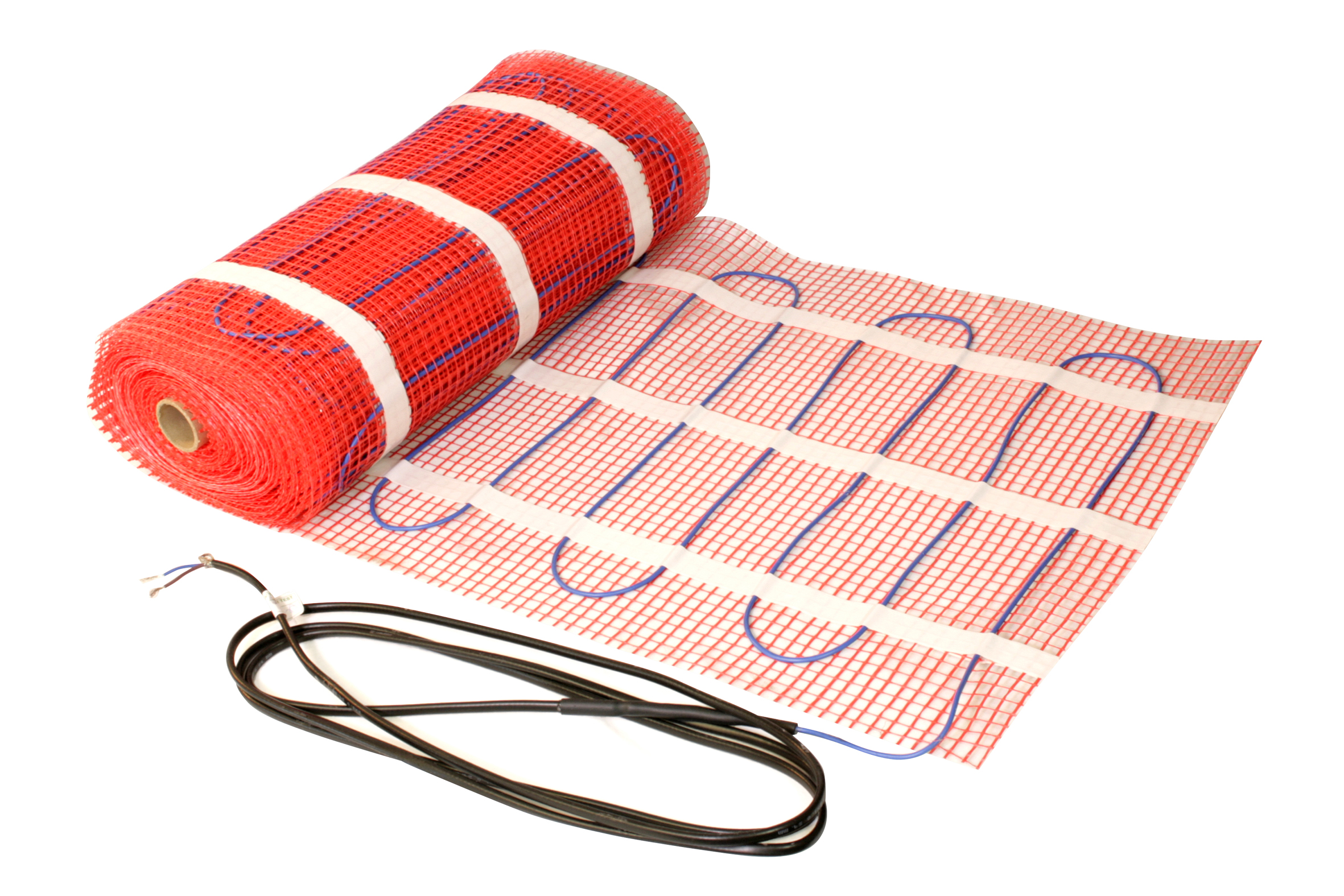

 Immagine SFH-Twin
Realizzato anche con Design testato  |
Immagine
R-FH-Twin
 |
Immagine AEG Thermoboden TBS TB
|
Immagine
WT-R-Twin 300W / m² distanza di cavi di
riscaldamento 40-45mm Attenzione: solo
su massetto
 |
Immagine WT-FTwin Freifläche snowweg tappetino di riscaldamento senza ghiaccio Usa con Controllo con il
DTR-E 3102
|
I cosiddetti tappetini singoli hanno
un cavo di riscaldamento nel cavo di riscaldamento, che
avvolge dall'inizio del tappetino termico fino alla fine.
Entrambe le estremità dei tappetini
di riscaldamento hanno ciascuno un cavo di collegamento lungo
3-4m lungo il cavo freddo , quindi collegare entrambe le estremità !
Se, per
esempio, avete una stanza rettangolare con la porta sulla
parete longitudinale e il termostato dovrebbe essere presente,
dove è installato l'interruttore luminoso.
E si sposta i percorsi di
riscaldamento trasversalmente a questo muro, davanti e dietro
e poi ancora e ancora,
Per produrre
un numero pari di orbite, l' altra estremità con
il suo cavo di collegamento
si trova sullo stesso
lato del muro , dove è anche
iniziata.
Quindi non è difficile restituire i
cavi di connessione da entrambe le estremità del tipo Singel
al controller.
Se il cavo di collegamento
a 4 m di termocoppie non è sufficiente in
lunghezza, questo cavo
di collegamento termistore potrebbe essere allungato ( può anche essere abbreviato ).
Ma i cavi che sono stati abbastanza
consegnati, potete poi passare al cavo di riscaldamento facile
dal riscaldamento dal materasso di riscaldamento e per
estensione.
Si sacrifica 6-15cm dalla
stuoia di riscaldamento e ottiene 1-2m per l'estensione !
Questo è, naturalmente, un cavo di
riscaldamento e deve essere incollato al massetto o al
sottofondo.
Nel
cosiddetto tipo
gemello , il cavo di
riscaldamento si avvolge attraverso il cavo di riscaldamento
dall'inizio del tappetino termico fino alla fine del tappetino
di riscaldamento e ritorna all'inizio alla fine del tappetino
di riscaldamento nel cavo di riscaldamento, in modo che sia
collegata una sola estremità del tappetino.
In un doppio tipo, due volte più metri di filo di
riscaldamento sono installati come
in un singolo tipo
(dall'inizio alla fine e nuovamente!).
Un doppio tipo è dunque anche più
costoso della vendita di un singolo tipo!
Sul cavo WT-S e WT-Twin ,
il cavo di riscaldamento è fissato con nastro adesivo a doppia
faccia sul supporto
per fibre di vetro, se il fondo autoadesivo deve essere utilizzato
come aiuto di posa , le strisce di
protezione devono essere rimosse dal nastro adesivo doppio.
Tuttavia, il WT o WT-Twin può
essere sollevato solo in modo tale da non essere dotato di effetto autoadesivo .
Il Raychem-FH-Twin è
anche autoadesivo -
come aiuto di posa durante
l'elaborazione - un mastice.
Nel FH o nel FH-Twin ,
il cavo di riscaldamento viene cucito su tutta la lunghezza
del supporto per fibre di vetro.
Il tessuto di supporto in fibra di
vetro è unilateralmente completamente autoadesivo come aiuto
di posa durante la lavorazione - un riempimento.
FH e
FH-Twin con cavo di riscaldamento cucito .
Con i tubi di riscaldamento TFS WTN WT3L e AEG
TBS TB , i cavi di riscaldamento
sono cuciti in tessuto tessile, che possono anche essere compressi in lunghezza.
L' AEG TBS TB ha
anche un supporto in tessuto autoadesivo come supporto per la
posa in una colla flessibile.
Anche l'aspetto dell'elettromagnetismo deve essere
considerato .
L'uomo non sa esattamente come
l'uomo ricettivo sia ai campi elettrici o magnetici.
Ma forse questo è sottovalutato.
Tutte le
stuoie di riscaldamento sono
schermate, vale a dire circondate da una rete metallica di protezione simile
al cavo coassiale del cavo.
Questo protegge in modo specifico il campo elettrico !
Nel caso dei cosiddetti tappetini gemellati ,
in cui la corrente di riscaldamento scorre in un filo davanti
e in un secondo filo, anche i campi magnetici si
neutralizzano, in modo che il tappetino doppio è neutro elettromagnetico .
Tessuto in cotone o tessuto rinforzante in fibra di vetro
Ci sono due tipi fondamentali di tappetini di riscaldamento, quelli in cui il filo riscaldante è tessuto su tessuti di cotone grossolano e quelli in cui il filo di riscaldamento viene applicato a tessuto rinforzante in fibra di vetro .
Il vantaggio con il tipo di cotone (TFS 160-200 Watt / m², WTN 120-160 Watt / m², WTL 160 Watt / m²) è che è flessibile . Cioè, la stuoia di riscaldamento può essere spinta insieme in lunghezza, una lunghezza intermedia può essere formato.
Se, ad
esempio, sono necessari 7 metri di funzionamento di stuoia di
riscaldamento, questa stuoia di riscaldamento da 7 metri non
sarebbe disponibile per magazzino. Ci sono 3 mq con 6 metri o 4 con 8 metri
ma non 7 metri.
I tappetini di riscaldamento sui tessuti
di cotone possono
essere compressi in modo uniforme in se stesso ,
se dovrebbero essere fino al 20%.
E così si può formare da un tappetino di
riscaldamento di 8 metri, spingendo insieme la stuoia di
riscaldamento a 7 metri, i fili di riscaldamento non sono più 6
cm di distanza ma solo 5.5 cm. Inoltre, i tappetini possono essere
spostati anche leggermente obliqui , ad
esempio per evitare una proiezione di muschio.
Gli altri tipi di calore tipo FH 160 Watt / m² e FH-T 160 Watt / m²; I tipi WT-S 150
Watt / m² e WT-T 150 Watt / m² vengono applicati a tessuti di rinforzo in
fibra di vetro con il vantaggio
che questi tappeti di
riscaldamento diventano molto piatti, cioè bassi sul pavimento . Il tipo FH1 & WT-S ha un'altezza
di montaggio di soli 2 mm ,
il tipo FH-T, WT-Twinhat solo 2,5 mm + altezza
di montaggio .
Questo è un
vantaggio quando le porte sono
già sedute in vecchie ristrutturazioni edilizie e l' altezza complessiva è molto limitata.
Tuttavia, i
tipi FH, WT-S e FH-Twin, WT-Twin non possono essere inclinati o raddrizzati dal tessuto in fibra di vetro "testardo".
Il tipo di cotone, per esempio, ha le seguenti altezze di installazione (TFS 160-200 watt / m² 3,5 mm, WTN 120-160 watt / m² 2,8 mm, WTL 160 watt / m² 3 mm)
Un'altra differenza nei tipi di tappetini è il tipo di alimentazione:
Ci sono stufe
di riscaldamento con cavo
di collegamento a termocoppia (4m) ad ogni estremità del tappetino (TFS 160-200 watt / m², WTN 120-160 watt /
m², FH 160 watt / m²)
(WTL 160 Watt /
m² FH-Twin 160 Watt / m² WT-Twin 150 W / m² e WT-Twin 200 W / m² ) e tutti i
cavi di collegamento sono
montati su un lato
del tappetino .
Non si deve preoccupare dei tipi di tappetini di riscaldamento , in cui tutti i cavi di collegamento sono collegati da un lato , dove l'altra estremità della stuoia di riscaldamento si riposa nella stanza per tornare dagli altri cavi di collegamento.
Inoltre,
questi tappetini di riscaldamento con un solo cavo di collegamento
in cui la corrente di riscaldamento nel cavo di
riscaldamento avanti e indietro avanti e indietro è neutro a campo magnetico, dato
che le due correnti elettriche opposte si neutralizzano reciprocamente
con il loro campo magnetico
Il campo elettrico è
già schermato
dalla treccia del filo protettivo in
tutti i tappetini .
| Elevato per scegliere: |
Per riscaldare il giardino d'inverno:
In inverno il
riscaldamento o la temperaio invernale, si può fare il
fatto che possono essere installati stuoie di riscaldamento con
livelli di prestazione
diversi .
Nonostante le buone proprietà di
isolamento termico delle finestre e degli elementi di facciata
di oggi con valori di 1.1 o più , l'aria si raffredda sulle superfici di vetro
più fredde e comincia a scendere e continua a scorrere sul pavimento
del giardino d'inverno verso la
parete posteriore della casa. Il risultato è
un treno, uno spiacevole sconvolgimento dell'aria della
stanza.
Questo flusso
d'aria dai frontali di vetro raffredda il pavimento riscaldato
nella zona anteriore, ma non più nell'area posteriore, perché
l'aria surriscalda di nuovo il pavimento.
Questa aria riscaldata poi sale verso
l'alto sulla parete della casa e riscalda anche la parete della
casa.
L'intero effetto di circolazione è
rinforzato dalle diverse zone del pavimento caldo e dalla parete
riscaldata della casa.
Come contromisure , è possibile installare un tappetino di riscaldamento di 200 watt /
m², ad esempio, nelle aree esterne delle superfici di vetro e
solo 160 watt / m² nell'area centrale, in modo che nell'area esterna con il piano di riscaldamento di 200
watt / m² il pavimento ha diversi livelli di calore Come
nella regione interiore.
Si forma una sorta di "tenda di calore" che neutralizza l'effetto
della piastrellatura
dell'aria di raffreddamento.
Tutto funziona anche se nell'area
centrale sono installati 120 watt / m² nell'esterno 160 Watt /
m². Nell'area
esterna il pavimento diventa pochi gradi più caldi che nell'area
interna.
Come limite, si deve
menzionare il fatto che nel giardino
d'inverno si trova una stufa di
riscaldamento o di riscaldamento e
questo forno di riscaldamento è l'elemento decisivo del giardino
d'inverno e il contromisure con le diverse aree riscaldate non
funzionano.
Ora l'aria riscaldata sale al
riscaldatore.
Quanto caldo richiede il
giardino d'inverno?
| Alle
temperature successive
22-23 ° C si sentono freddi in un primo momento (Toccare il tavolo in una stanza riscaldata), 24-25 ° C non si sente freddo o caldo, 26-27 ° C si sente un riscaldamento notevole. |
Le
temperature del pavimento non riscaldato sono di ca.
15-17C ° con piano seminterrato non riscaldato, 18-20 ° C per salotti riscaldati fino a 20-22 ° C nei bagni riscaldati. |
Un giardino d'inverno in vetro con una superficie di 8m x 4m = 32m² , che è fissato da un lato alla casa ha circa (4m + 8m + 4m) x 2,5m = 40m ² di vetri per giardino invernale, possibilmente con una superficie di 20m² La superficie totale della vetrata è di 60 m² .
Se la vetrata ha un valore k di 1
W / (m² * K).
La
temperatura esterna è di -15 ° C e la temperatura interna
deve essere di 22 ° C, la differenza di
temperatura ° C ° -22
° C è di 37 ° C x
60m² ° temperatura interna.
Se nel giardino d'inverno si
trovano 12m² di tappetini per il riscaldamento con 200 watt
/ m², potresti raggiungere tale raggio.
| (Forma di pugno: se 1 m² di pavimento piastrellato è 1 ° C più caldo della stanza in cui si trova, il pavimento in piastrelle darà 10 watt / m² / c ° di potenza calda in questa stanza!) |
| (2220Watt / 12m² = 185Watt / m² / 10W / m² / C ° , il piano di riscaldamento dovrebbe essere 18.5C ° più caldo del soggiorno) |
Tuttavia, per fornire questa
uscita di riscaldamento da 2.2 KW al giardino d'inverno
Questa
superficie di riscaldamento a pavimento avrebbe bisogno di
riscaldarsi a 40,5 ° C che sarebbe scomodo.
Quindi bisogna aumentare l'area di riscaldamento!
Con una superficie di riscaldamento di 24 m² (2220 W / 24 m2 = 92,5 Watt / m², il piano di riscaldamento dovrebbe essere 9,25 ° C più caldo del soggiorno), il piano di riscaldamento dovrebbe essere solo 31 ° C.
Un altro esempio di protezione antigelo nel giardino d'inverno:
Per la protezione del gelo in questo giardino d'inverno.
Se la vetrata ha un valore k di 1
W / (m² * K).
La
temperatura esterna è di -15 ° C e la temperatura interna
dovrebbe essere di 3 ° C, quindi -15C ° -3C ° = 18C
° Differenza di temperatura dall'interno
all'esterno La superficie di vetro 18C ° x 60m² dà 1080 watt
di potenza di riscaldamento, Questa temperatura interna 3C
°.
| Elevato per scegliere: |
Quale regolatore a pavimento è quello giusto?
Nel caso dei regolatori elettronici di riscaldamento a pavimento,
I due
controllori Eberle EB
512 e EB 535 dispongono di un programma di commutazione giorno / settimana
con diversi tempi di accensione e spegnimento al giorno .
Da un lato, sono previsti tempi di
commutazione programmati e, dall'altro, programmi di
commutazione liberamente definibili, per cui l'EB 535 Instat 8
ha una "curva di
riscaldamento autoapprendimento" .Ciò significa che l'EB 535 non deve raggiungere la temperatura di terra desiderata di 27 ° C la mattina e deve riscaldare 5 minuti più a
27 ° C il giorno successivo Avviare questo 5 minuti prima per avere raggiunto la
temperatura del terreno desiderata nel tempo a 6 °° clock. Se l'EB 535 Instat 8 raggiunse la
temperatura di terra il giorno successivo 2 minuti in
precedenza, il controllore avrebbe inizio il giorno successivo 2
minuti più tardi.
L' EB 535 Instat 8 potrebbe
anche essere commutato dal controllo puro del pavimento alla regolazione della temperatura ambiente ,
poiché l'EB 535 Instat 8 ha un secondo sensore di temperatura
aggiuntivo, il sensore di pavimento funzionerebbe solo come
limitatore di pavimento. La condizione di consegna è la
regolazione del pavimento.
A seconda del
livello di prestazione della stuoia di riscaldamento, è
possibile progettare solo un'area limitata con tappetini per
riscaldamento per ciascun controllore di pavimento selezionato. Se viene superata la
massima capacità di
commutazione del regolatore di pavimento, il livello di potenza del piano di riscaldamento può
essere ridotto da 200
watt / m² a 160 watt / m² o 120 watt / m² oppure può essere
utilizzato un relè aggiuntivo
R34 16A
3600W  A 120 watt / m² 30mq possibile
|
L'Easy: ruota
ma Power 16 amp 3600W Impostare solo la temperatura e accendere o spegnere EB 52531  A 120 watt / m² 27mq possibile
|
Funzionamento
semplice: timer
diurno con pilota Solo impostare la temperatura e accendere o spegnere o il timer EB EASY 3 ft 16A 3600W  A 120 watt / m² 30mq possibile
Acrobat Reader Dati tecnici in formato PDF: Funzionamento in formato PDF:  |
L'Easy: ruota ma Power 16 amp 3600W Impostare solo la temperatura e accendere o spegnere EB TR85-12 nuovo  EB TR85 (vecchio)  A 16 Ampere solo
un'area più piccola possibile.
|
||
| T2
FloorTemp Plus ° Termostato Comfort per
riscaldamento a pavimento Raychem T2 TA
13A 3000 W
A 13 Ampere solo un'area più
piccola possibile.
Regolazione della distanza nella manopola di regolazione
o Dati
tecnici:
Manuale
dell'utente Inglese, Tedesco, Francais, Nederlands, Norsk, Svenska, Dansk, Soumi, Polski, Russian: |
Funzionamento semplice:
A 120 watt
/ m² 30mq possibile
Regolazione della distanza nella manopola di regolazione o
|
Funzionamento
semplice: Impostare solo la temperatura e accendere o spegnere e con un semplice temporizzatore interno Funzione timer
EB F2T A 120 watt
/ m² 30mq possibile
Regolazione della distanza nella manopola di regolazione o
|
| Funzionamento
semplice: Impostare solo la temperatura e accendere o spegnere 14A 3200W OJ OTN A 16 Ampere solo un'area più
piccola possibile. Termostato a pedale OTN * Regolatore elettronico di temperatura del pavimento * Classe di protezione: IP 21 (adatto per il bagno) Campo di impostazione: + 5 / + 40 ° C * Tensione nominale: 230 V / 50 Hz * Corrente di commutazione: 14 A * Max. Consumo energetico: 3200 W * Con interruttore a 2 poli ON / OFF * Riduzione notturna -5 K, con orologio seperater possibile * Potenziale libera uscita (relè: 16 A) * Dimensione: 80 x 80 x 48 mm * Montaggio: sciacquo * Sensore di pavimento NTC (diametro 6 mm) con cavo di collegamento da 3 m Approvazione: DEMKO, CE * Adatto a programmi di commutazione:
o Dati tecnici OTN in formato PDF:
|
Funzionamento
semplice: Impostare solo la temperatura e accendere o spegnere Regolatore del pavimento o del locale Entrambi possibili T²FLOORTEMP
A 120 watt
/ m² 30mq possibile
Regolazione della distanza nella manopola di regolazione
Per la descrizione dettagliata, l'assemblaggio e le istruzioni per l'uso di T²FLOORTEMP: Cablaggio: T2 o  |
|
Montaggio a filo digitale
Gli
orologi digitali diurni con curva auto-riscaldamento
Regolazione
del pavimento e / o della stanza in un'unità possibile !!
| L'AEG Mulitalent: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! AEG FRTD 902 tutto
in uno
Riceverai 2 dispositivi in un
unico dispositivo (disponibile solo con AEG)
La
condizione di consegna è il controllo del
pavimento !! Possibilità di impostazione estremamente ampie, si prega di informarsi in dettaglio! caratteristiche:
Per una descrizione
dettagliata, FRTD 902 (pari a OCC2D2):
o Dati tecnici e manuali FRTD 902 in formato PDF: Istruzioni per l'installazione FRTD 902 in formato PDF:
|
Il tutto a conoscenza
solo a Soldron: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! OJ OCC2 OCD2 1999  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile Zone più grandi con contattore di potenza possibile!
Riceverai 2 dispositivi in un
dispositivo eimem (solo Soldon)
La
condizione di consegna è il controllo del
pavimento !! Possibilità di impostazione estremamente ampie, si prega di informarsi in dettaglio! caratteristiche:
Per una descrizione
dettagliata, GU OCC2D2:
o Dati tecnici OCC2 OCD2 in formato PDF: Istruzioni per l'installazione e l'uso OCC2 OCD2 in formato PDF:
|
Il Mulitalent di
Raychem: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! TC RaychemT2 DigiTemp PLUS ° Timer Termostato per riscaldamento a pavimento A 13 Ampere solo un'area più
piccola possibile.
Possibilità di impostazione estremamente ampie, si prega di informarsi in dettaglio! caratteristiche:
Adatto per il programma di commutazione:
o Dati
tecnici:
Manuale
dell'utente Inglese, Tedesco, Francais, Nederlands, Norsk, Svenska, Dansk, Soumi, Polski, Russian: |
| Il Mulitalent
economico: Timer settimanale settimanale (Programma) pavimenti Kompfort Cronotermostato digitale (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! Eberle FIT 3F  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile Zone più grandi con contattore di potenza possibile!
|
Tutto questo in
un'unità da Eberle: Timer settimanale settimanale (Programma) Con il vantaggio, è possibile passare dal regolatore a pavimento al regolatore di temperatura ambiente (la temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! EB 52535 INSTAT8 10A 2400W  A 8/10 Ampere solo un'area più
piccola possibile. Possibilità di impostazione estremamente ampie, si prega di informarsi in dettaglio! caratteristiche:
Per una descrizione dettagliata,
le istruzioni e le istruzioni per l'uso di
INSTAT8: Cablaggio: INSTAT8 Istruzioni per l'installazione e l'uso nel formato WORD95: o Istruzioni per l'installazione e l'uso in formato PDF:
Moda d'impiego dt d'installazione |
L'all-round con il
sensore extra-sottile: Solo diametro del sensore da 3 mm Ideale per il riscaldamento parquet o laminato: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! S-DRON 100 16A 3600W  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile Zone più grandi con contattore di potenza possibile!
Otterrete 2 dispositivi in un
unico dispositivo Laminato
e rivestimento parquet
Possibilità di impostazione estremamente ampie, si prega di informarsi in dettaglio! caratteristiche:
Per una descrizione
dettagliata, S-DRON 100:
o Dati tecnici S-DRON-100 in formato PDF: Istruzioni per l'installazione e l'uso S-DRON 100 in formato PDF:
|
| Ancora una cosa. Il Mulitalent economico: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! DRON- O- SOL 16  A 200Watt solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile Zone più grandi con contattore di potenza possibile!
Otterrete 2 dispositivi in un
unico dispositivo
Possibilità di impostazione estremamente ampie, si prega di informarsi in dettaglio! caratteristiche:
o Dati tecnici DRON-O-SOL in formato PDF: Istruzioni per l'installazione e l'uso DRON-O-SOL in formato PDF:
|
Il Mulitalent
economico: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! Alre 130  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile Zone più grandi con contattore di potenza possibile!
|
NUOVO Ancora un Mulitalent: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! E-DRON display illuminato  E-DRON-B  E-DRON G  Otterrete 2 dispositivi in un
unico dispositivo
A 200Watt solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile Zone più grandi con contattore di potenza possibile! caratteristiche:
Dati tecnici e descrizione in formato PDF: |
| NUOVO EBERLE FIT 3F: Timer settimanale settimanale (Programma) pavimenti Kompfort Cronotermostato digitale (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! EBERLE FIT Display blu illuminato  EBERLE FIT BIANCO EBERLE FIT GREEN  EBERLE FIT GREEN  A 200Watt solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile Zone più grandi con contattore di potenza possibile!
|
Ancora un multitente: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO EB UTR-75  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
Ancora un multitente: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO EB UTR-51  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
Un altro schermo di tocco: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO EB UTR-91w touch screen  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
Un altro schermo di tocco: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO EB UTR-91b touch screen  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
Ut ancora un multitalent: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO EB UTR-309  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
Ancora un touchscreen a colori Mulitent: Termostato a camera oa pavimento in uno Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! Funzionamento: Display a colori TFT (schermo touch) NUOVO EB UTR-CTS  UTR-CTS Attenzione telaio bianco (per 10, -Euro telaio disponibile in argento o antracitemetallico) A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Controller Caratteristiche:
2 anni di garanzia Colore bianco (Dimensioni 130 mm x 88 mm / spessore) Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente Manuale dell'utente
|
Un altro schermo di tocco: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO EB UTR-07 b touch screen  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
Ancora un multitente: Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO EB UTR-08 b  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
| AEG FRTD 903
Multitalent "tutto in uno" : Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO AEG FRTD 903  Nel set con un tappetino termico AEG AEG FRTD 903 EAN 40 41056 02605 3 4041056026053 Numero E 229702 229 709 A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
|
OCC4 Mulitalent "tutto in uno" : Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO OJ OCD4  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile! Nuovo: 4 termostato OCD4 di eventi Il termostato "all-in-one" per il riscaldamento a pavimento elettrico, dove è richiesta la temperatura ottimale di comfort e il consumo minimo di energia.
OCD4-1999 Termostato di clock "All-in-One" con sensore di stanza incorporato e sensore di pavimento incorporato. |
DRON 70 Mulitalent "tutto in uno" : Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! NUOVO DRON 70  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile! Nuovo: 4 evento termostato DRON 70 Il termostato "all-in-one" per il riscaldamento a pavimento elettrico, dove è richiesta la temperatura ottimale di comfort e il consumo minimo di energia.
DRON 70 Termostato di clock "All-in-One" con sensore di stanza incorporato e sensore di pavimento incorporato. |
| Ancora un touchscreen
a colori Mulitent: Termostato a camera oa pavimento in uno Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! Funzionamento: Display a colori TFT (schermo touch) NUOVO EB DRON-CTS nero  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Controller Caratteristiche:
2 anni di garanzia Colore nero (Dimensioni 81 mm x 81 mm / L x H) Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
Ancora un touchscreen
a colori Mulitent: Termostato a camera oa pavimento in uno Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! Funzionamento: Display a colori TFT (schermo touch) NUOVO EB DRON-CTS bianco   A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Controller Caratteristiche:
2 anni di garanzia Colore bianco (Dimensioni 81 mm x 81 mm / L x H) Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
|
| Ancora un touchscreen
a colori Mulitent: Termostato a camera oa pavimento in uno Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! Funzionamento: Display a colori TFT (schermo touch) Multi ligual regolabile in tedesco NUOVO EB UTR BLUE CTS  UTR BLUE CTS Attenzione inclusa nel telaio bianco e argento A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Controller Caratteristiche:
2 anni di garanzia Colore bianco (Dimensioni 130 mm x 88 mm / spessore) Istruzioni per l'installazione e l'uso in tedesco UTR CTS in formato PDF: Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente Manuale dell'utente |
Termostato a camera oa pavimento in uno Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! Funzionamento: Display a colori TFT (schermo touch) NUOVO EB UTR 10B  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Controller Caratteristiche:
2 anni di garanzia Colore nero (Dimensioni 85 mm x 85 mm / spessore) Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
Termostato a camera oa pavimento in uno Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! Funzionamento: Display a colori TFT (schermo touch) NUOVO EB UTR CDB  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Controller Caratteristiche:
2 anni di garanzia Colore nero (Dimensioni 81 mm x 81 mm / L x H) Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
Un altro schermo di tocco: Termostato a camera oa pavimento in uno Timer settimanale settimanale (Programma) Con il vantaggio, può essere commutato dal regolatore del pavimento al regolatore della temperatura ambiente (La temperatura del pavimento è limitata al valore programmato) Molto vasta scelta di possibilità di regolazione! Funzionamento: Display a colori TFT (schermo touch) NUOVO EB UTR TXB  A 16 Ampere solo un'area più piccola possibile. A 120 watt / m² 30mq possibile A 160 watt / m² 22mq possibile A 200 watt / m² 18mq possibile A 300 watt / m² 12mq possibile Zone più grandi con contattore di potenza possibile!
Controller Caratteristiche:
2 anni di garanzia Colore nero (Dimensioni 85 mm x 111 mm / L x H) Istruzioni per l'installazione e l'uso in formato PDF: Manuale dell'utente |
||
|
|
200 watt / m² |
160 watt / m² |
120 watt / m² |
|
|
|
|
|
|
|
|
Con relè 16A 3,6KW |
|
|
|
Cavo di alimentazione 2,5 mm² |
|
|
|
|
|
|
|
Con relè 16A 3,6KW |
|
|
|
Cavo di alimentazione 2,5 mm² |
|
|
|
|
|
|
|
Con relè 16A 3,6KW |
|
|
|
Cavo di alimentazione 2,5 mm² |
|
|
|
|
|
|
|
Con relè 16A 3,6KW |
|
|
|
Cavo di alimentazione 2,5 mm² |
|
|
|
|
|
|
|
Con relè 16A 3,6KW |
|
|
|
Cavo di alimentazione 2,5 mm² |
| Elevato per scegliere: |
Riscaldamento a
pavimento stoccaggio notte:
Riscaldamento a pavimento stoccaggio notte
Nel caso del riscaldatore elettrico a pavimento , a seconda della posizione, a seconda dell'alimentazione, si applicano periodi di rilascio specifici, per i quali è permesso solo il riscaldamento, ad esempio 8 + 2 ore.
Ciò può
significare, dalla sera alle 22 °° di
mattina alle 6 di sera, e poi di nuovo
dalle 14 alle 16 solo.
Nel frattempo, in cui non è permesso
riscaldare, l'energia calda accumulata nella targa deve essere
sufficiente per coprire il fabbisogno di calore. A tal fine, la piastra di rasatura deve
essere adeguatamente
spessa, a seconda della richiesta di
calore della stanza da un minimo di 8 cm su 12 cm fino a 15 cm . Questa massiccia lastra di massetto fino
a 15 cm costa da una
parte il denaro per il calcestruzzo
stesso, dall'altro lato l'altezza dell'edificio che si perde
allo spazio abitativo.
Durante la ristrutturazione ,
è necessario considerare se
le statiche della casa da
ristrutturare possono sopportare questo
carico aggiuntivo attraverso il massetto massiccio.
Inoltre, in un riscaldatore di stoccaggio
deve essere installato un tappetino
di riscaldamento di circa 200 watt / m² . Il motivo è il
tempo di riscaldamento, con un tappetino di riscaldamento più debole, prima è
necessario avviare la notte per
caricare la lastra di massetto con il calore e il pavimento
riscaldato naturalmente
riscalda la stanza già nel bel mezzo della notte.
Lo sforzo deve
quindi essere quello di iniziare il più tardi possibile con il riscaldamento e
con una potente caldaia per ridurre il tempo (poco prima della
fine del magazzino notturno a 6 °°).
Ciò è scomodo, però, quando l'appartamento viene
riscaldato presto la mattina alle sei, e
uno deve uscire dalla casa per lavorare, e nessuno può usare la
calda abitazione.
Tuttavia ,
se non si riscalda fino a 6 °° , nel
tardo pomeriggio, quando si arriva a casa dal lavoro, non viene più riscaldato nel
massetto. Le 2 ore di tempo supplementare di riscaldamento
da 14 °° a 16 °° ore spesso non bastano
per riscaldare l'appartamento raffreddato e per conservare
abbastanza calore fino a 22 °° °°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°.
Soprattutto nel caso di riscaldamento di stoccaggio
notturno , si applica
quanto segue: più grande
è l'area riscaldata, minore è la temperatura di stoccaggio
richiesta nella piastra di massetto in modo
che l' effetto di
regolazione del riscaldamento sotto il pavimento possa agire .
Riscaldamento a pavimento con tempo di spegnimento:
Molto meglio che il riscaldamento a pavimento notturno è la
modalità di riscaldamento in cui il tempo di riscaldamento libero è fornito solo
con tempi di blocco . Ad esempio, 2 ore a mezzogiorno e un'ora alla sera,
durante la quale non è consentito il riscaldamento.
Altrimenti può essere riscaldato come richiesto , non deve essere caldo inutilmente "bunkered" quando
non hai bisogno di un essere umano. Anche in questo caso, la piastra di
massetto non deve essere
fatta extra di spessore per scopi di stoccaggio . Il tempo di reazione del sistema di riscaldamento
a pavimento migliora notevolmente .
Il riscaldamento a pavimento in ambienti
notturni è più adatto per il caso in cui lo spazio abitativo
viene utilizzato continuamente senza interruzioni.
Controllare con il tuo fornitore di
energia, quale tariffa di riscaldamento attuale è possibile con
te.
Anche se la tariffa di riscaldamento con tempi di chiusura
è un po 'più costosa della tariffa pura notte di elettricità , la tariffa della
corrente di riscaldamento può essere più conveniente con i
tempi di blocco alla
fine , in quanto non sempre l'intero
appartamento deve essere riscaldato.
| Elevato per scegliere: |
Riscaldamento a pavimento o riscaldamento a pavimento in bagno
Un tappetino di riscaldamento ad alte prestazioni
con 200 watt / m² (TFS WT-S WT-Twin)
può essere utilizzato anche per il riscaldamento a pavimento in
bagno in modo che la fase
di riscaldamento sia accorciata in combinazione con un timer.
Una stuoia di riscaldamento a bassa potenza ,
per riscaldare il pavimento nel tempo, deve iniziare alcune precedenti e quindi perde il
calore nella stanza.
Tuttavia, questo non è necessario nel
caso di un controllo
della temperatura poiché il calore riscaldante effettivo proveniente da
un'altra sorgente di riscaldamento.
La stuoia di riscaldamento più potente può
iniziare più tardi e tempers solo quando hai bisogno del calore .
La stuoia di riscaldamento più forte è più economica nel funzionamento a breve termine in bagno rispetto a un tappetino di riscaldamento debole.
Se il centro
di gravità del bagno è posizionato sul riscaldamento della
stanza , si consiglia la stuoia di riscaldamento più
potente , soprattutto nel bagno, mentre gli spazi
della vasca e delle docce non sono più necessari.
Ad esempio, può essere che, se il bagno è molto caldo, la temperatura del
pavimento dovrebbe aumentare molto elevata, per
aggiungere abbastanza calore al bagno (alcuni oltre i 30 ° C). La potente tappetino di riscaldamento con 200
Watt / m² o 160 Watt / m² può farlo.
Un riscaldamento supplementare, ad
esempio sotto forma di scalda asciugamani, sembra più sensibile.
Si consiglia la cautela quando,
al posto di un massetto cementizio, viene utilizzato un pavimento asciutto
con, ad esempio, tavole
di costruzione a doppia cerniera con gesso .
Quindi utilizzare solo tappetini di riscaldamento con una
potenza di 120 watt / m² .
Nel caso di un impianto di riscaldamento
centrale e di un cartongesso a doppia vite, un massimo di 160 watt / m² , senza tappetini di riscaldamento con
capacità di 200 watt / m².
Spiegazione: i pannelli costruiti con
gesso perdono la loro coesione interna a temperature superiori
a 40 ° C.
I tappetini
di riscaldamento con 120 watt / m² sarebbero più caldi del bagno al massimo 12 ° C senza
riscaldamento e sono ancora alcuni gradi di distanza
dalla temperatura critica.
Area bagnata diretta:
Se i tappetini da riscaldare devono essere
posizionati sotto le piastrelle nell'area diretta bagnata, dove il getto di getto incontra le piastrelle, devono
essere installati stuoie
di riscaldamento con classe di protezione I ,
come il tipo EPB o FH, tipi FHT.
Informazioni (prezzi, montaggio ecc.) Come
Word 6.0 o come documento di Word 97 scaricare:
Torna alla pagina principale http://www.soldron.de
| La
posa del tappetino,
I vantaggi del tappetino a 3 fili: |
 info@soldron.de Per ulteriori domande contattare: Soldron Sistemi di alimentazione Soldron Wärmetechnik Vertriebs GmbH Ringstraße 17, 97950 Großrinderfeld Visualizza programma di fornitura Tel / Fax: 09349/768 Anche durante il fine settimana e dopo la fine della serata |
Esempio di posa del
riscaldamento in piastrelle in bagno:
Se l'animazione non si avvia automaticamente, clicca sull'immagine qui sotto:
La nostra ultima aggiunta alla
linea di prodotti Warmtouch è il sistema a 3 fili, che può
essere trovato in cavi di riscaldamento e tappeti di
riscaldamento.
Lo
sviluppo del sistema a 3 fili è una rivoluzione per
l'installazione di tappetini e cavi di riscaldamento. A
differenza dei tradizionali tappetini di riscaldamento,
questo tappetino è dotato di un solo cavo di collegamento
che deve essere collegato alla presa di collegamento. I
tappetini di riscaldamento convenzionali hanno ciascuno un
cavo di collegamento a entrambe le estremità della stuoia di
riscaldamento e devono essere entrambi collegati alla presa
di collegamento.
Con un tappetino di riscaldamento da 3L è sufficiente progettare la posizione dell'uscita e si può collegare l'elemento riscaldante senza fare un piano per il cavo di ritorno.
Quanto velocemente la caldaia riscalda il pavimento in piastrelle?
La seguente tabella mostra il riscaldamento temporale di massetti con spessori diversi di diverso spessore:
Riscaldamento temporale di 1 °
C in Min:
| spessore del massetto: |
terra 2 cm |
3 cm |
4 cm |
5 cm |
6 cm |
massetto 8 cm |
massetto 10 cm |
15 cm |
| Potenza termica: | ||||||||
| 120 watt / m² |
|
|
|
|
|
|
|
|
| 160 watt / m² |
|
|
|
|
|
|
|
|
| 200 watt / m² |
|
|
|
|
|
|
|
|
| 250 watt / m² |
|
|
|
|
|
|
|
|
| 300 watt / m² |
|
|
|
|
|
|
|
|
Queste figure
riportate nella tabella si riferiscono solo al riscaldamento
della piastra di calcestruzzo stesso. La piastra di massetto
non perde calore durante il processo di riscaldamento.
Se questo deve essere preso in
considerazione, è necessario tenere in considerazione
l'aggiunta del tempo di circa il 20% -30% negli intervalli
di temperatura superiori alla temperatura ambiente.
Restrizioni di colore:
Non consentito, limitato possibile, Possibile, ben possibile.
Per rispondere a questa domanda è necessario sapere quanto energia di calore tutta la struttura del pavimento deve riscaldarsi, per esempio, per un grado.
Ciò richiede la specifica
capacità termica del massetto cementizio,
È 1000
joules per kg.
| La capacità termica specifica di una sostanza ti dice quanta energia in joule è necessaria per riscaldare 1 kg di questa sostanza da un C °. |
Inoltre, si suppone che la densità del massetto pavimento, compresa tra 1,8-2,4 kg / dm 3, sia di 2,0 kg / dm 3.
Ciò significa che un pavimento di
1 metro quadrato massiccio con un'altezza di 1 cm di massa
di 20 kg.
Il
massetto da pavimento a 5 cm ha una massa di 100 kg.
Per riscaldare questi 100 kg per 1 ° C, è quindi necessario 1000 joules per kg e 100X = 100.000 joules.
Un tappetino di riscaldamento con 160 watt / m² dà esattamente 160 Joule = Watt * sec nel secondo.
Di conseguenza, è necessario suddividere i 100.000 joules per 160 joules, che dà il tempo di 625 sec o 10.4 min.
Una piastra di spessore di 5 cm
di spessore riscalda con un tappetino da riscaldamento da
160 watt / m² ogni 10,4 min per un C °.
| Alle
temperature successive
22-23 ° C si sentono freddi in un primo momento (Tocca il tavolo in una stanza coraggiosa) 24-25 ° C non si sente freddo o caldo, 26-27 ° C si sente un riscaldamento notevole. |
Le
temperature del pavimento non riscaldato sono di ca.
15-17C ° con piano seminterrato non riscaldato, 18-20 ° C per salotti riscaldati fino a 20-22 ° C nei bagni riscaldati. |
In modo che il riscaldamento per il controllo della temperatura del pavimento deve avvenire per un minimo di 3 ° C ad un massimo di 10 ° C.
Durante questo periodo viene richiesta la potenza massima del tappetino.
Con 200 watt / m², tuttavia, è
più dinamica di 160 watt / m² o anche 120 watt / m², quindi
non è necessario preriscaldare.
| Valore K = conduttività termica / spessore dell'isolamento |
Se la lastra di massetto è isolata termicamente con ad esempio la conducibilità di calore Styoropor da 5 cm a 0,04 W / m * K, questo isolamento ha un valore k di 0,8 W / (m² * K).
Ciò significa che se il pavimento
del pavimento in cemento sotto l'isolamento è di 18 ° C e la
lastra di massetto con le piastrelle 26 ° C per grado C,
cioè da 18 ° C a 26 ° C = 8 ° C di 0,8 Watt / (m² * K) è di
6,4 W Per metro quadrato "perso".
A 2,5
pollici di stirolo sarebbe allora 12,8 watt per metro
quadrato.
Questa energia termica,
naturalmente, non è del tutto perduta, perché questo calore
di calore riscalda leggermente il fondo grezzo, in modo che
con il tempo meno calore possa penetrare verso il basso.
Quanto caldo richiede il giardino d'inverno?
(4m + 8m + 4m) x2,5m = 40mq di vetrate da giardino invernale, possibilmente con vetrate da 20m², in modo che il giardino d'inverno con superficie di 8m X 4m = 32m² sia collegato ad un lato della casa La superficie totale della vetrata è di 60 m².
Se la vetrata ha un valore k di 1 W / (m² * K) e all'esterno all'aria aperta, una temperatura di -15 C ° e all'interno devono essere comodi 22 C °, -15 C ° -22 C ° = 37 C ° * 60 m² La superficie di vetro fornisce 2220 watt di potenza di riscaldamento necessaria.
Se nel giardino d'inverno si
trovano 12 m² di tappetini di riscaldamento con 200 watt /
m², potresti raggiungere tale raggio.
| (Forma pugno: se il pavimento in piastrelle è 1 ° C più caldo della stanza in cui si trova, il pavimento in piastrelle emette 10 watt / m² di potenza calda in questa stanza!) |
Tuttavia, per fornire questa
uscita di riscaldamento da 2.2 KW al giardino d'inverno
| (2220Watt / 12m² = 185Watt / m², il piano di riscaldamento dovrebbe essere 18.5C ° più caldo del soggiorno) |
Questa superficie di riscaldamento a pavimento avrebbe bisogno di riscaldarsi a 40,5 ° C che sarebbe scomodo.
Quindi bisogna aumentare l'area di riscaldamento!
Con una superficie di riscaldamento di 24 m² (2220 watt / 12 mq = 92,5 watt / m², il piano di riscaldamento dovrebbe essere 9,25 ° C più caldo del soggiorno), il piano di riscaldamento dovrebbe essere solo 31 ° C.
Altro esempio:
Per la protezione del gelo in questo giardino d'inverno.
Se la vetrata ha un valore k di 1 W / (m² * K) e all'esterno all'aria aperta una temperatura di -15 ° C e entro 3 ° C la temperatura deve essere -15 ° C ° C ° 18 ° C La superficie di vetro dà 1080 watt di calore necessari.
Tuttavia, per mettere questa
produzione di calore da 1080W nel giardino d'inverno
(1080Watt / 12m² = 90Watt / m², il piano di riscaldamento
dovrebbe essere 9C ° più caldo del soggiorno), questa
superficie di riscaldamento del pavimento dovrebbe scaldarsi
fino a 12C °.
Un piccolo esempio di costi di consumo
elettrico!
A un prezzo di elettricità di circa 0,15 Euro / kWh e un tempo di riscaldamento di 30 minuti per il controllo della temperatura nel bagno con una potenza totale di circa 600 Watt / pezzo costi di 4,5 centesimi al giorno. Le
stuoie di riscaldamento devono riscaldare la
piastrella a pavimento raffreddata con le piastrelle
27 ° C. Probabilmente
sarà riscaldato in questo caso per tutto il tempo.(Riscaldamento) |
Altro
esempio: A un prezzo di elettricità di circa 0,15 Euro / kWh e un tempo di riscaldamento di 300 minuti per controllare la temperatura nel soggiorno con una potenza totale di circa 1600 Watt / pezzo (10m²) di 0,15 Euro al giorno. Se
si presume che il salotto sia riscaldato da un'altra
sorgente di riscaldamento a 22 ° C, il pavimento viene
riscaldato a 24 ° C. |
Si prega di leggere, importante per la comprensione del riscaldamento a pavimento:
Se un riscaldamento a pavimento di 160 watt / m² è installato in una stanza con, ad esempio, un pavimento in piastrelle, il riscaldamento a pavimento consuma i 160 watt / m² solo nel tempo di riscaldamento, ad esempio, 18 ° C alla temperatura del pavimento 24 ° C.
A 160 watt / m² è ovviamente più veloce di 120 watt / m² e consente di risparmiare tempo nella fase di riscaldamento.
Quindi il riscaldamento a pavimento dà la superficie della piastrella del pavimento per grado di calore C ° il più caldo della stanza in sé è solo circa 10 watt / m² di produzione di calore per il soggiorno.
Metà del calore viene emessa nella stanza sotto forma di radiazione a raggi infrarossi.
Se la temperatura nella stanza era di 22 ° C e il pavimento era di 24 ° C, il riscaldamento a pavimento darebbe solo 20 watt / m² allo spazio abitativo.
Se, ad esempio, lo spazio abitativo viene riscaldato fino a 24 ° C dal sole, il riscaldamento a pavimento non darà più calore allo spazio abitativo, quindi non consuma più la corrente di riscaldamento. Questo è l'effetto di auto-regolazione del riscaldamento a pavimento ".
A causa del elevato contenuto di radiazioni di calore nel riscaldamento a pavimento, la temperatura ambiente può essere facilmente riavvolta a circa 20 gradi Celsius, che si sente ancora piacevole.
Una temperatura di pavimento di 21 ° C è già sentita come calda (qui il comfort del riscaldamento a pavimento è in primo piano e non il pensiero di riscaldamento, il calore proviene per esempio da radiatori ad acqua calda).
In questo caso, il riscaldamento a pavimento dovrebbe fornire solo 10 watt / m² allo spazio abitativo.
Per una superficie di riscaldamento di 10 m² e 10
watt / m², i costi di energia elettrica di 0,15 euro sarebbero
stati addebitati in 0,15 euro / kWh in 10 ore.
Con un adeguato
isolamento termico sotto il massetto.
Nella "emergenza", un sistema di riscaldamento a pavimento da 160 Watt / m² si scalda fino a 36 ° C in un salotto da 20 ° C (10 watt, cioè un grado) se il regolatore non limiterebbe a circa 28-29 ° C.
Nel caso di una lastra di rasatura adeguatamente spessa di, ad esempio, 8 cm (ad esempio un massetto a caldo di Knauf), un appartamento o le singole stanze possono essere riscaldate completamente come riscaldamento a pavimento di notte. I costi di investimento sono relativamente bassi. Se l'idea di riscaldamento è in primo piano, assicurarsi di utilizzare sempre una buona notte di sonno .
I costi di consumo sono, cioè in un litro di olio
riscaldante sono 10 kW / h di energia chimica, in casa
tuttavia solo 80% -90% (caldaia, radiazione e perdita di
camini).L'elettricità arriva al 100% nella lastra di
massetto. Senza costi per la
pulizia del camino, manutenzione della caldaia, misurazione
del gas di scarico.
Torna alla pagina principale http://www.soldron.de
Wogoogele wogooele
| applicazioni: * Riscaldamento a piastrelle a piastrelle * Bagni e cucine per bambini * Le aree di vendita, ad esempio Fleischer Uffici * Per altezze basse * Ragioni estetiche (senza radiatori) * Vecchio restauro dell'edificio (ad es. Pavimenti asciutti) * Gruppo di sedili per riscaldamento parziale * Controllo temperatura giardino invernale (protezione antigelo) |
Vantaggi e vantaggi: * Installazione facile e veloce * Temperatura veloce (al mattino in bagno) * Regolabile con timer * Tappetini di riscaldamento estremamente sottili, spessori 2mm, 3mm e 4mm * Sicuro, conveniente, senza manutenzione * Conforme agli standard internazionali * Testa calda fredda piedi * Piacevole clima vivente * Riduzione della temperatura possibile grazie ad elevate radiazioni di calore |
Torna alla pagina principale http://www.soldron.de
[Condizioni di vendita e consegna] [Listino prezzi] [Informazioni dettagliate sui prodotti]
Sullo sfondo si può sentire parlare di d'Alma
( Circa d'Alma era una delle canzoni preferite di Ludwig Thoma. )
Come sequenza midi.
 |
|
|
