12.) Fotos und Zeichnungen des Prüfstandes und des Versuchskollektor





Meßstand:



Rinnenluftkollektor





PMMI-Glasröhrenkörper mit Y-förmigen Absorberblech ( seitliche Lufteinströmlöcher)






Zwei Reflektorrinnenbahnen
links mit Absorberrohr                     rechts ohne Absorberrohr

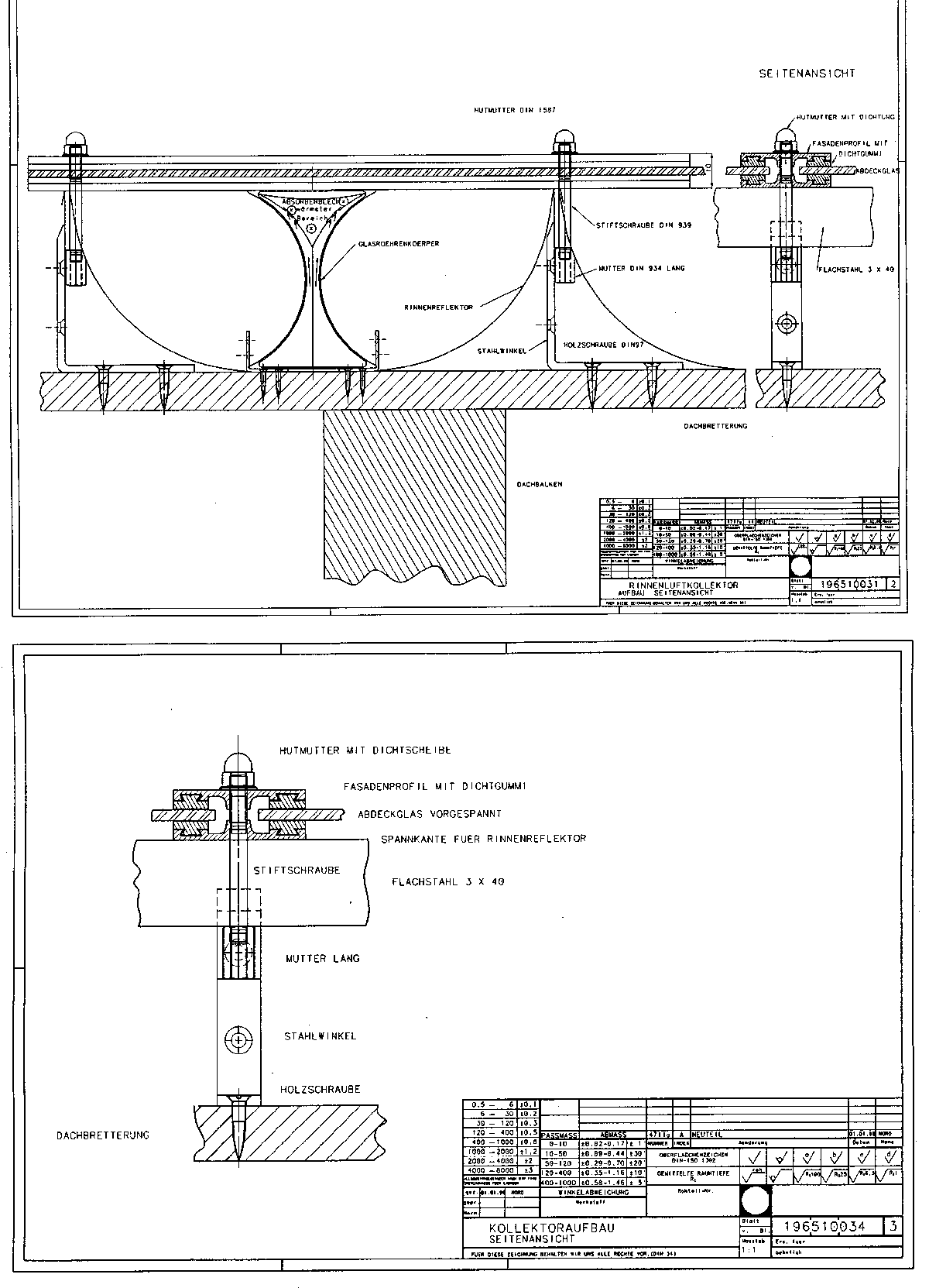

Anbindung der Spiegelwannen an die Dachkonstruktion







Grundriß des reellen Wohnhauses
